LÄNGEN, SCHENKEL & WINKEL ERFASSEN
Kantteile richtig ausmessen
Eine gute Skizze verbindet die Einbausituation mit eindeutigen Maßen. So bereitest du dein Kantteil vor.
IN DIESEM RATGEBER
Zuerst die Aufgabe, dann das Profil
Zeichne die angrenzenden Bauteile als einfachen Querschnitt. Wo soll das Blech aufliegen, welche Kante soll es verdecken und welche Seite bleibt sichtbar? Diese drei Fragen helfen, eine geeignete Profilform auszuwählen. Beginne nicht mit einer geschätzten Schenkellänge, wenn der fertige Aufbau noch gar nicht feststeht.
Innenmaß und Außenmaß unterscheiden

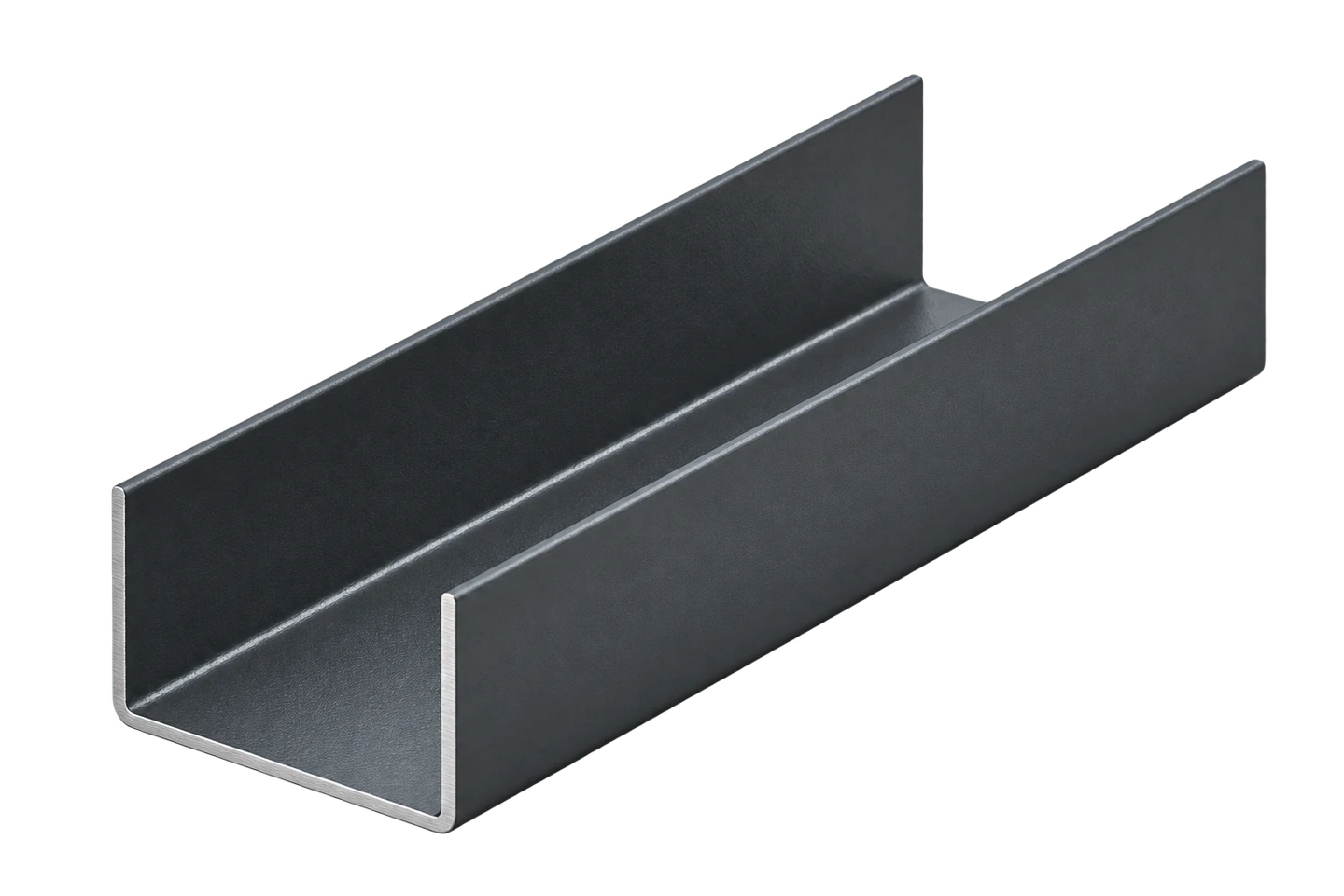

Ein Profil besitzt eine Materialstärke. Deshalb stimmen das außen gemessene Maß und der innen verfügbare Raum nicht automatisch überein. Notiere auf deiner Skizze, auf welche Kante sich ein Maß bezieht. Wenn ein Bauteil in ein U-Profil eingeschoben werden soll, ist die freie Innenweite wichtiger als die sichtbare Außenbreite. Das notwendige Spiel kommt zusätzlich hinzu.
Jede Kantung eindeutig benennen
Vergib Buchstaben für die geraden Segmente und notiere die zugehörigen Winkel. Eine fortlaufende Folge von A bis E ist einfacher abzugleichen als mehrere unbeschriftete Zahlen. Bei spiegelbildlichen Teilen markierst du zusätzlich Vorderseite und Einbaurichtung. Wiederholte Teile erhalten eine gemeinsame Positionsnummer und eine Stückzahl.
Länge, Oberfläche und Bearbeitungen ergänzen
Die Länge läuft senkrecht zum gezeichneten Querschnitt. Sie gehört genauso auf die Skizze wie Material, Stärke und Sichtseite. Bohrungen oder Ausschnitte benötigen Positionsmaße von definierten Bezugskanten. Für komplexe Bearbeitungen ist eine zusätzliche Ansicht sinnvoll.
Vor dem Bestellen gegenprüfen
Vergleiche die Skizze mit dem fertigen Einbauzustand. Sind Putz, Bekleidung oder Dichtschichten enthalten? Kann das Profil in der vorgesehenen Reihenfolge montiert werden? Die Bildschirmvorschau hilft beim Abgleich, ersetzt aber keine technische Prüfung von Abwicklung, Biegeradien und Herstellbarkeit.
Die Hinweise unterstützen die Vorbereitung. Maßgeblich bleiben die technischen Angaben des gewählten Produkts und die Planung der konkreten Einbausituation.
DEIN NÄCHSTER SCHRITT
Direkt zum passenden Produkt.

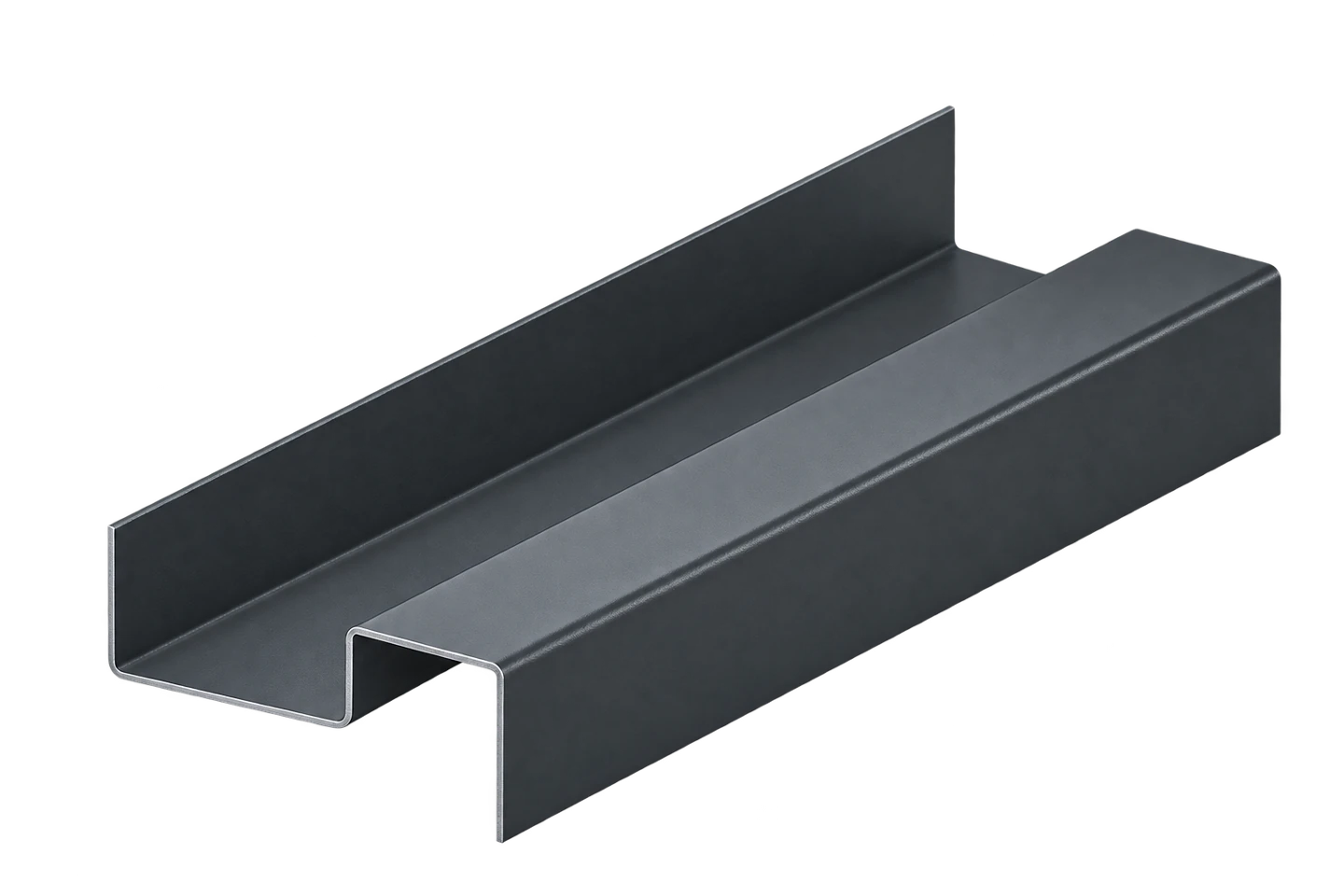

Sonderprofil nach Zeichnung
